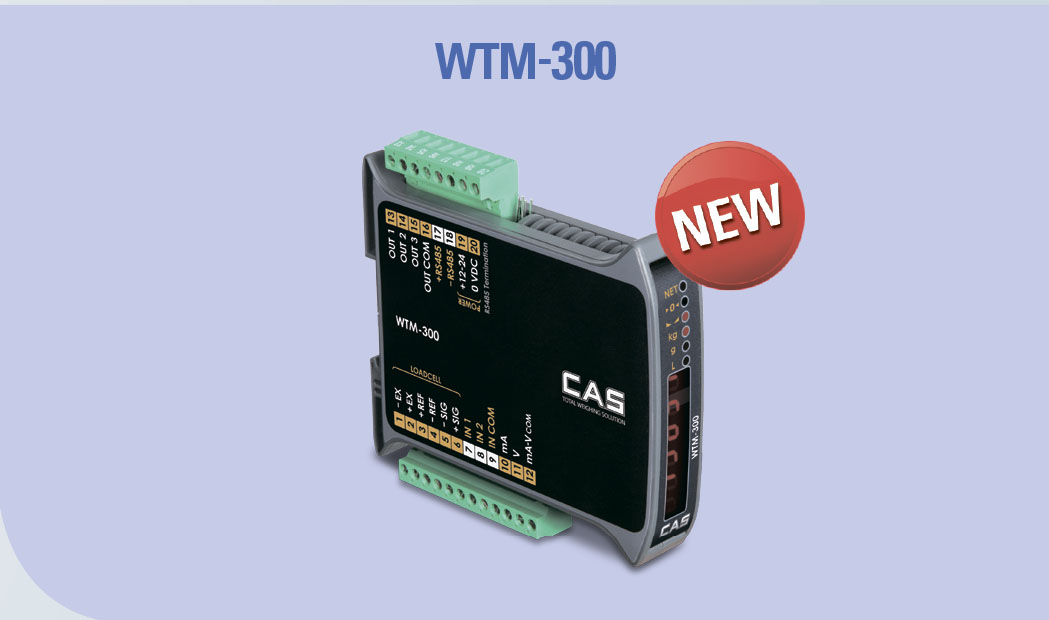

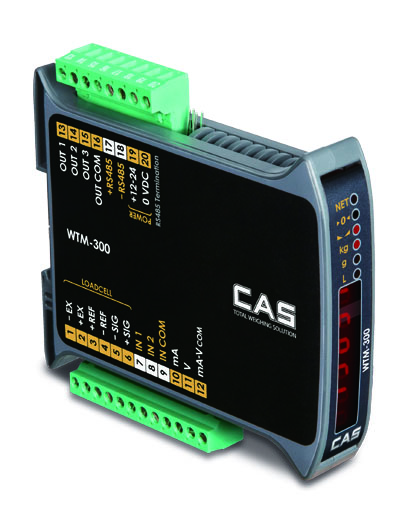

Высокоскоростной аналого-цифровой преобразователь с RS-232/485 ModBus RTU и индикацией, с креплением на DIN-рейку.
Подходит для высокоскоростного дозирования и взвешивания в движении (до 300 измерений в секунду).
Возможность теоретической и практической калибровок.
Выходные реле могут работать по достижению предустановленных значений и в командном режиме (режим ПЛК).
Оптимизация рабочей зоны:
Описание:
- модели: WTM-200, WTM-300, WTM-501
- напряжение питания модуля - 12-24 B DC
- потребляемая мощность: 5 Вт
- разрядность АЦП: 24
- разрадность дисплея: +/- 999 999
- диапазон входного сигнала: +/- 39 мВ
- логические выходы: 3 (реле, макс 115 B AC, 150 mA)
- логические входы: 2 (оптически изолированные 5-24 B DC PNP)
- рабочий коэф. передачи подключаемых тензодатчиков: +/- 7 мВ/В
- точек линеаризации: 5
- RS-232, RS-485, ModBus RTU
- аналоговый выход по току (max 300 Ом): 0-20 mA (4-10 mA)
- аналоговый выход по напряжению (min 10 кОм): 0-10В (+/-5 В)
- температурный дрейф аналогового выхода (max): 0.003%
- нелинейность аналогового выхода (max): 0.01%
- подключение до 8 тензодатчиков (с входным сопротивлением до 350Ом)
Технические характеристики
| Назначение | Аналого-цифровой преобразователь | |
|---|---|---|
| Модель | WTM CAS | |
| Тип измерения | аналого-цифровой | |
| Питание | 12 - 24 VDC +/- 10%; 5Вт | |
| Диапазон рабочих температур, °C | -20 ~ +60 | -10 ~ +40 (CE-M) |
| Тип дисплея | светодиодный (LED) | |
| Интерфейс | RS-485 | |
| Количество знаков | 6-ти сегментный дисплей, 8мм | |
| Частота индикации, Гц | 5 - 300 Гц | |
| Количество подключаемых тензодатчиков | тензодатчиков: max 8(350 ohm); 5VDC/120 mA | |
| Время фильтрации, сек | 0,0120- 7 | |
| Скорость передачи данных | 2400 - 115200 | |
| Габаритные размеры, мм | 25 х 115 х 120 | |
| Нелинейность, % | <0.01% | |
| Макс. влажность воздуха, % | 85 (без конденсата) | |
